| 원래 장소: | 중국 |
| 브랜드 이름: | TOPER |
| 인증: | CE |
| 모델 번호: | BY50/800-25U |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | USD14500/SET |
| 포장 세부 사항: | 표준 나무로 된 패키지를 수출하세요. |
| 배달 시간: | 30 일로 일하 당신의 대금을 받습니다 |
| 지불 조건: | L/C, T/T, D/A, D/P, 서부 동맹 |
| 공급 능력: | 이 무쇠 필터 프레스를 위한 달 당 50개 세트 |
| 필터 영역: | 50m2 | 필터 판 크기: | 800*800mm |
|---|---|---|---|
| 필터 챔버 볼륨: | 624L | 필터 플레이트 및 번호: | 38개 |
| 프레임 번호: | 39 PC | 여과 압력: | 0.6MPa |
| 모터 파워: | 2.2KW | 주요 기능: | 350C라는 것 고온을 지닙니다. |
| 건설: | 주철. | 무게: | 7650 킬로그램 |
| 조건: | 새로운 | 기능: | 고액분리 |
| 구조: | 플레이트-프레임 타입 | 전압: | 380V/220V /400-450V/맞춤형 |

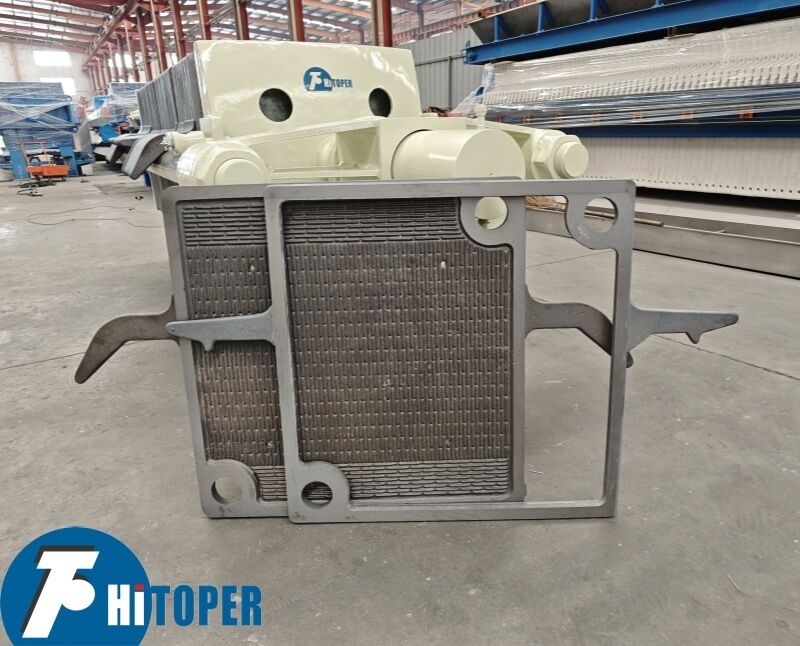

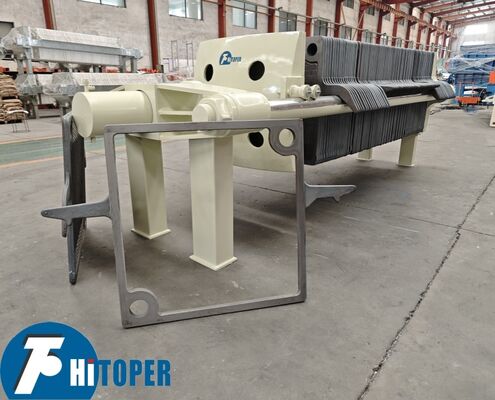

야금, 세라믹, 석유화학 및 석유 산업 응용 분야의 고온 여과를 위해 설계된 내구성 있는 주철 필터 프레스
필터 소개:
프레임 부분:
프레임 부분은 필터 메커니즘을 지지하고 다른 부품을 연결하는 기계의 본체입니다. 주로 스러스트 플레이트, 압축 플레이트, 실린더 블록 및 메인 빔으로 구성됩니다.
여과 부분:
메인 빔에 특정 순서로 배열된 필터 플레이트와 필터 플레이트 사이에 끼워진 필터 천으로 구성됩니다. 필터 플레이트와 필터 천은 번갈아 배열되어 여러 개의 독립적인 필터 유닛을 형성합니다.
풀 보드 부분:
1 자동 풀 보드, 자동 풀 보드 부분은 유압 모터, 조작기, 전송 메커니즘 및 서스펜션 장치로 구성됩니다.
2 수동으로 보드를 당기고 언로딩을 위해 차례로 보드를 수동으로 당깁니다.
유압 부분:
유압 부분은 필터 플레이트를 압축하거나 느슨하게 하는 동력 장치이며 플런저 펌프와 다양한 제어 밸브가 장착되어 있습니다.
모터 부분:
모터 부분은 전체 시스템의 제어 센터입니다.
주철 필터 프레스 간략 소개:
주철 플레이트 및 프레임 유형 필터 프레스는 고품질 주철 또는 연성 철로 만들어집니다.
고온 여과 재료에 사용되며 필터 플레이트의 높은 강도는 여과 압력과 긴 서비스 수명을 견딜 수 있습니다.
석유화학, 야금, 석유, 세라믹 산업 등에서 액체-고체 분리에 널리 사용됩니다.
1. 플레이트 분류: 주철 플레이트
2. 작동 온도:<350C
3. 여과 압력: 0.6Mpa-0.8Mpa
4 압착 압력: 1.0-1.3Mpa
특징:
1, 필터 플레이트는 주철로 만들어져 고온 및 고압에 강하고 수명이 깁니다.
2, 주철 구조는 고온에 대한 초강력 저항을 보장하며, 젤라틴, 식용유와 같은 고강도 주철 필터 플레이트로 고온 재료를 여과하는 데 적합합니다.
3, 메인 빔은 고품질 탄소강으로 모래 분사 처리되어 변형되기 쉽지 않고 강도가 높으며 부식에 강합니다.
4, 압축 방식은 수동 잭 작동 또는 기어로 이루어지며 간단하고 사용하기 쉽습니다. 5, 컴팩트한 구조, 작은 부피, 적은 공간 차지, 비용 절감.
이 주철 필터 프레스의 기술 데이터:
|
유형 |
필터 면적 (m2) |
필터 플레이트 크기 (mm) |
케이크 두께 (mm) |
챔버 볼륨 (L) |
플레이트 번호 (pcs) |
프레임 번호 (pcs) |
여과 압력 (Mpa) |
무게 (kg) |
치수 (mm) L×W×H |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055×870×880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785×870×880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305×870×880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030×870×880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280×870×880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280×870×880 |
||||
|
BQ20/630-25 |
20 |
630 x630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750×1150×1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220×1150×1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870×1150×1100 |
|||
|
BY20/630-25 |
20 |
298 |
24 |
25 |
3700 |
2960×1150×1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610×1150×1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210×1150×1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250×1100×1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900×1100×1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580×1100×1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
필터 프레스 시리즈:
필터 프레스는 플레이트 및 프레임 유형으로 나눌 수 있으며 간헐적 압력 여과에서 다양한 현탁액의 고체-액체 분리에 사용됩니다. 필터 플레이트는 압착 장치로 압착되고 현탁액은 필터 챔버로 펌핑됩니다. 고체 입자는 필터 천을 통해 분리됩니다. 제품은 구조가 간단하지만 분리 효과가 좋고 사용이 편리하며 광업, 야금, 석유, 화학, 의학, 섬유, 인쇄 및 염색, 제지, 식품, 알코올, 무기 염, 석탄 세척, 염료 및 하수 처리 산업에 널리 적용됩니다.
토퍼 메인 필터 및 원심 분리기:
1. 프로그램 제어 자동 필터 프레스
2. 멤브레인 필터 프레스
3. 유압 압축 필터 프레스
4. 기계 압축 필터 프레스
5. 잭 필터 프레스
6. 주철 플레이트 및 프레임/챔버 필터 프레스
7. 스테인리스 스틸 플레이트 및 프레임 필터 프레스
8. 라운드 플레이트 필터 프레스
9. 면 케이크 필터 프레스
10. 카드보드 필터 프레스
11. DY 벨트 필터 프레스
12. DYX 고압 벨트 필터 프레스
13. DNY 회전 드럼 농축/탈수 벨트 필터 프레스
14. 삼중 벨트 농축 및 탈수 필터 프레스
15. SS 타입 삼발이 상부 배출 원심 분리기
16. SD 타입 삼발이 및 필터 백 호이스트 배출 원심 분리기
17. PD 타입 필터 백 호이스트 배출 원심 분리기
18. 상부 배출, 삼발이, 클린 시리즈 SSB, SB 원심 분리기
19. SX 타입 수동 상부 배출 원심 분리기
20. PS 타입 수동 상부 배출 원심 분리기
21. SGZ 타입 자동 스크래퍼 하부 배출 원심 분리기
22. PGZ 타입 스크래퍼 하부 배출 원심 분리기
23. LW 시리즈 데칸터 원심 분리기
24. 튜브형 원심 분리기
25. 다층 스테인리스 스틸 프레임 필터
26. 백 필터
27. 규조토 필터
28. 필터 플레이트
29. 필터 천
30. 진공 디스크 필터
필터 프레스 주문 방법:
1. 필터 프레스 소개 및 매개변수를 고려하여 모델, 플레이트 및 프레임 재질, 압착 모드 및 여과 형태를 선택합니다.
2. 제품에 따라 개방 흐름 및 폐쇄 흐름, 세척 가능 또는 세척 불가능을 선택하고 계약에 조건을 명시합니다.
3. 장치에는 펌프가 제공되지 않습니다. 완전한 펌프 장치를 주문하려면 계약에 명시하십시오.
4. 당사는 특별한 요구 사항을 충족하기 위해 비표준 모델을 공급할 수 있습니다.
