벨트 필터 프레스 최소 유지 보수와 높은 운영 안정성으로 슬러지 두께화 및 탈수용으로 설계

저희 회사



2006년부터 저희 장비는 인도, 파키스탄, 스리랑카, 방글라데시, 인도네시아, 필리핀, 말레이시아, 베트남, 싱가포르, 터키, 이스라엘, 버마, 요르단, 예멘, 이란, 이라크, 아프가니스탄, 시리아, 쿠웨이트, 카자흐스탄, 카타르, 한국, 아제르바이잔, UAE, 부탄, 태국, 레바논, 바레인, 이집트, 리비아, 에티오피아, 케냐, 소말리아, 탄자니아, 라이베리아, 코트디부아르, 가나, 나이지리아, 카메룬, 차드, 기니, 잠비아, 짐바브웨, 말라위, 콩고, 가봉, 앙골라, 모잠비크, 보츠와나, 나미비아, 남아프리카 공화국, 아르헨티나, 바하마, 볼리비아, 브라질, 캐나다, 콜롬비아, 칠레, 쿠바, 베네수엘라, 에콰도르, 과테말라, 가이아나, 온두라스, 아이티, 멕시코, 페루, 우루과이, 파라과이, 수리남, 호주, 러시아 등 전 세계 여러 나라로 수출되었습니다.



Toper의 모든 제품:



1. 프로그램 제어 자동 필터 프레스



2. 멤브레인 필터 프레스



3. 유압 압축 필터 프레스



4. 기계식 압축 필터 프레스



5. 잭 필터 프레스



6. 주철 플레이트 및 프레임/챔버 필터 프레스



7. 스테인리스 스틸 플레이트 및 프레임 필터 프레스



8. 라운드 플레이트 필터 프레스



9. 면 케이크 필터 프레스



10. 판지 필터 프레스



11. DY 벨트 필터 프레스



12. DYX 고압 벨트 필터 프레스



13. DNY 회전 드럼 농축/탈수 벨트 필터 프레스



14. 삼중 벨트 농축 및 탈수 필터 프레스



15. SS형 삼발 상부 배출 원심분리기



16. SD형 삼발 및 필터 백 호이스트 배출 원심분리기



17. PD형 필터 백 호이스트 배출 원심분리기



18. 상부 배출, 삼발, 클린 시리즈 SSB, SB 원심분리기



19. SX형 수동 상부 배출 원심분리기



20. PS형 수동 상부 배출 원심분리기



21. SGZ형 자동 스크래퍼 하부 배출 원심분리기



22. PGZ형 스크래퍼 하부 배출 원심분리기



23. LW 시리즈 데칸터 원심분리기



24. 튜브형 원심분리기



25. 다층 스테인리스 스틸 프레임 필터



26. 백 필터



27. 규조토 필터



28. 필터 플레이트



29. 필터 천



30. 진공 디스크 필터

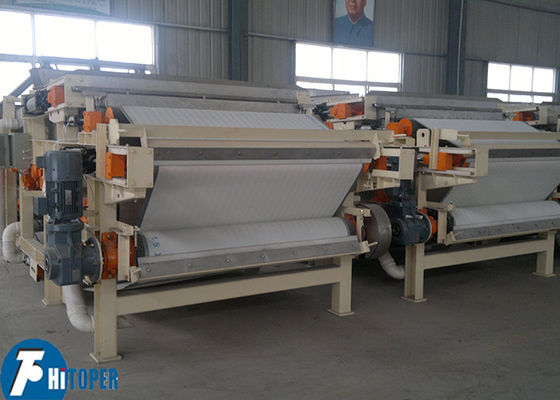

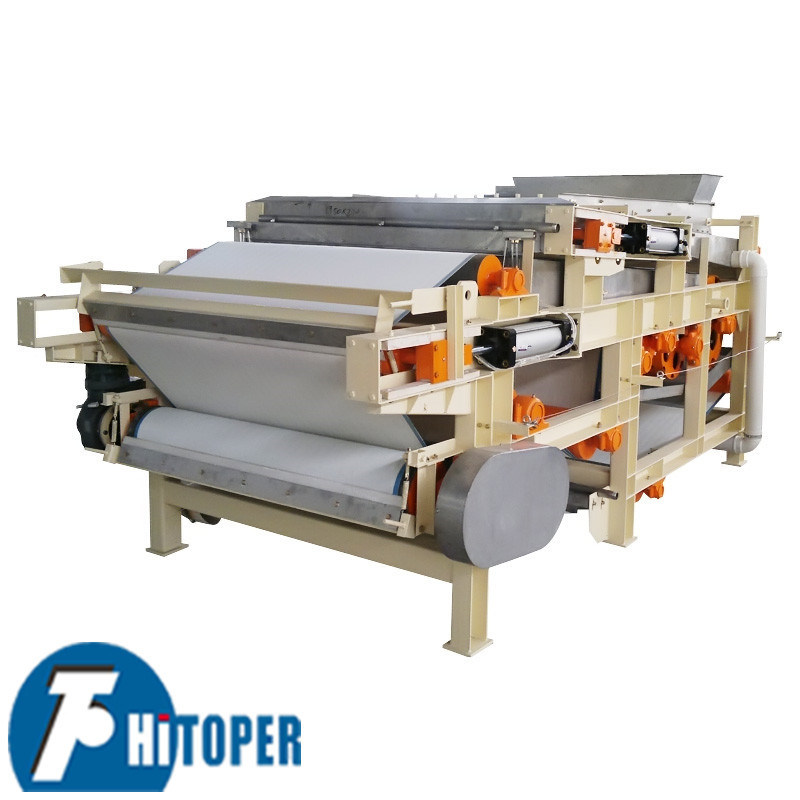

전기 제어 벨트 필터 프레스, 생물 산업용 고온 내성





DY 시리즈 벨트 필터 프레스는 국내 연구 기관에서 해외 선진 기술 도입을 기반으로 성공적으로 개발된 신모델로, 도시 폐수 처리, 화학, 석유 정제, 야금, 제지, 가죽, 식품, 석탄 세척, 인쇄 및 염색 산업, 슬러지 탈수에 널리 사용됩니다. 연속 작동, 높은 자동화 수준, 에너지 절약, 고효율, 쉬운 유지 보수로 슬러지 탈수 장비에 이상적입니다.





벨트 필터 프레스 설계 특징:



1. 오스트리아 선진 기술, 아름다운 외관.

2. 높은 구조적 강성, 부드러운 작동, 저소음.

3. 고급 사전 농축 장비 구성, 슬러지 응집 효과, 낮은 운영 비용.

4. 중력 탈수 구역 고급 분배기 구성, 재료 분배로 필터 수명 연장.

5. 긴 쐐기형 중력 탈수 구역 및 탈수 구역으로 재료가 완전히 탈수되어 압착 구역에서 재료가 넘치지 않도록 합니다.

6. 롤은 과학적이고 질서 정연한 시스템으로 배열되어 있으며, 중력 탈수, 쐐기형 탈수, 압착 탈수는 서로 방해하지 않고 배출됩니다. 대형 직경 롤 압착 탈수 비율, 탈수 효과, 생산 능력, 에너지 효율적.

7. 공급부터 케이크 배출까지 연속 작동, 높은 자동화 수준, 필요에 따라 PLC 인터페이스 설치 가능, 컴퓨터 중앙 집중식 제어 용이.

8. 기계식 또는 주파수 변환 속도 범위의 동력 전달, 넓은 적응성.

9. 백워시 장치는 신뢰할 수 있으며, 필터의 탈수 효과 보장.

10. 공압 장력 및 공압 자동 보정 장치는 필터의 정상 작동을 안전하게 보장합니다.

11. 안전하고 신뢰할 수 있는 작동, 적외선 안전 및 모든 범위의 비상 정지 장치.

12. 다른 재료에 따라 다른 사양의 필터, 높은 여과 정밀도로 구성 가능.





부품 구성:



1. 프레임

2. 슬러리 분배 장치

3. 상부 액체 수집 트레이

4. 탈수 롤 시스템

5. 압착 롤 시스템

6. 장력 장치

7. 중간 액체 수집 트레이

8. 세척 장치

9. 상부 조정 롤

10. 상부 필터 벨트

11. 상부 스크래퍼

12. 하부 스크래퍼

13. 구동 장치

14. 하부 필터 벨트

15. 하부 조정 롤

16. 하부 액체 수집 트레이





참고:



1. 기계는 부드럽게 작동하며 진동 충격이 없습니다.

2. 기초 하중은 기계 무게의 1.6배입니다. 콘크리트 표면층의 두께, 콘크리트 기초의 철근 세트는 사용자가 결정합니다.

3. 컨베이어 벨트 근처의 측면을 제외하고 다른 세 측면은 기계에서 약 1m 떨어져 있습니다.

4. 물 수집 탱크 제작은 물을 수집하기 위한 것이며, 사용자도 결정합니다.

5. 단위는 mm입니다.





벨트 필터 프레스 기술 매개변수:



유형		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
필터 폭(mm)		750	1000	1500	2000		2500	3000
투입 농도 용량 (s.s.1.5~2.5%)		6~9	8~12	12~18	16~24		20~30	28~38
건조 부피(kg/hr)		110~225	150~300	225~450	300~600		375~750	420~950
수분 함량(%)		63~84.5	63~84.5	63~84.5	63~84.5		63~84.5	63~84.5
모터 동력(HP)		1.5	1.5	1.5	2.2		2.2	2.2
참조 치수 (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
무게(kg)		2570	2920	3590	4490	5520		6220





벨트 필터 프레스 일반 슬러리 사용:
