| 원래 장소: | 중국 |
| 브랜드 이름: | TOPER |
| 인증: | CE |
| 모델 번호: | DY500 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 표준 콘테이너 |
| 배달 시간: | 대략 30 작업 일은 후에 당신의 지불금을 받습니다 |
| 지불 조건: | L/C, T/T, D/A, D/P, 서부 동맹 |
| 공급 능력: | 이 벨트 여과 프레스를 위한 달 당 10 세트 |
| Filter belt width: | 500mm | Capacity: | 3-5.2m3/h |
|---|---|---|---|
| Dry volume: | 45-78kg/h | Moisture content: | 63-84.5% |
| Motor power: | 0.75kw | Reference dimension: | 2600*1050*2175mm |
| Weight: | 830kg | Application: | pinting and dyeing, urban waste water, chemical |
| Function: | dehydration,thickening and concentration | Voltage: | 380V/220V /400-450V/Customized |
| 하이 라이트: | 산업 여과 프레스,여과 프레스 단위 |
||

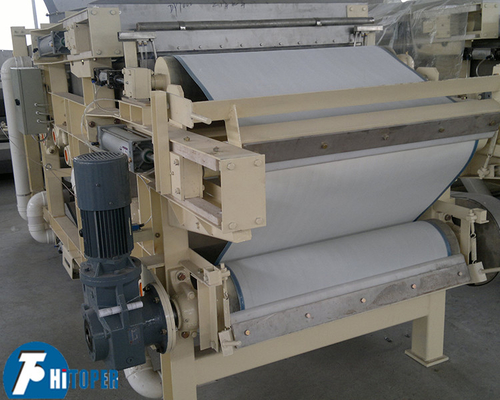

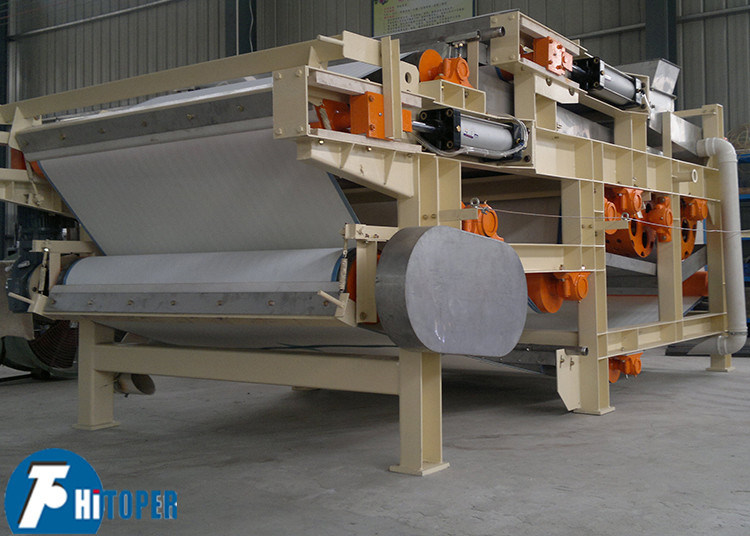

매물물 처리 벨트 필터 프레스 연속 방출
벨트 필터 프레스 도입
독립 된 두꺼워지는 섹션은 집적 된 진흙을 쉽게 필터 할 수 있으며 처리 용량을 크게 향상시킵니다. 간단한 구조, 간단한 조작 및 간편한 유지 보수.특수 웅덩이-공각 롤러 설계, 큰 처리 용량과 낮은 수분 함량. 우수한 특허 필터 벨트, 필트레이트는 빠르게 분리됩니다, 진흙 케이크는 우수한 껍질 수 있으며, 진흙 잔류는 작습니다.진흙 포집율이 좋고 효율성이 높습니다.높은 안정성 및 뛰어난 내구성. 소음 및 진동이 없습니다. 낮은 전력 소비.진흙 제거 기계는 다른 모델보다 낫습니다.주요 차이점은 이 필터 천이 세 가지 유형의 길이를 사용하기 때문에 다릅니다.고착성이 없는 필터 천과 최소한의 청소수를 사용하는 장치.
적용 범위
그것은 널리 도시 하수도, 섬유 인쇄 및 염색, 전자기, 종이 제조, 가죽, 양조, 식품 처리, 석탄 세척, 석유화학, 화학,금속공업, 의약품, 세라믹 및 기타 산업. 또한 고체 분리 또는 산업 생산에 적합합니다. 액체 용수 처리 과정.
1. 사양 부품
| - 아니 | 이름 | 사양 |
| 1 | 호스트 |
주 모터 0.75kw 5 롤 클리프 프레스 탈수, 전체 벨트 필터 프레스 SS304의 재료 |
| 2 | 탱크 |
0.37kw 믹서 모터, 스테인레스 스틸의 이중 패들 특이한 혼합 |
| 3 | 드럼 콘센터레이터 | 0.37kW 모터,평평한 스테인리스 스틸 스크린, 균일 회전, 균일 직물 |
| 4 | 벨트 | 호스트에 포함된 80-100 마일 폴리에스터 필터 벨트 |
| 5 | 전기 제어 시스템 | 완전 자동,대명역,가스 제어 포함, 호스트에 포함 |
2주요 매개 변수
2.1기본 성능:
필터 벨트 속도:1~9m/min (조정 가능)
필터 벨트 수명 ≥2000h
베어링의 수명:≥50000h ((유성 구형)
모터 보호 등급:IP54
모터 단열 등급:F
모터 냉각 방법:팬 냉각 방법
소재:SUS304
2.2 변속기
모터 전력:0.75kw
드라이브 벨트 속도: 조절 가능 ((1 미터 ~ 9 미터 / 분)
전압:380V
시작 전류:3.67A
주파수:주파수 변환
회전속도:주파수 변환
모터 보호 등급:IP54
모터 단열 등급:F
2.3 탱크
재료:SUS304
믹싱 블레이드 재료:SUS-304
믹싱 샤프트 재료:SUS-304
믹서 속도:36rpm ((물 sludge 특성에 따라 설계)
모터 전력:0.37kW
전압:380V
시작 통화:1.12A
주파수: 50Hz
모터 보호 등급:IP54
모터 단열 등급:F
2.4 원심 피수 농축 탈수 단위
재료:SUS304
농도 범위:4% ~ 8%
스크린 재료:SUS304
믹서 속도:17rpm ((물 sludge의 특성에 따라 설계)
기어박스 공장: 중국 타이완 광양
모터 전력:0.37kW
전압:380V
시작 주파수:1.12A
주파수: 50Hz
보호등급:IP54
단열등급:F
2.5 세탁장치
노즐 재료:황금 합금 제품
필터 천 청소 방법:노즐 연속 테이블 앞쪽 빨래 방법 (올라기 필터 천) 노즐 연속 테이블 앞 및 뒷쪽 빨래 모드 (하층 필터 천)
사양:1/4 ∼ 9504
노즐 청소 방법:수동 분해 청소 (스프레이 튜브 설계는 분해 및 청소가 쉽습니다)
정제 튜브 사양:40 A (φ1.5)
청소 압력:>3.5kg/cm2
청소용 물 용량:약 4m3/h
벨트 필터 프레스 기술 매개 변수
|
종류 |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| 필터 너비 ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
용량 (s.s.)10.5~2.5%) |
6~9 | 8~12 | 12~18 | 16~24 | 20~30 | 28~38 | ||
| 건조 부피 ((kg/hr) | 110~225 | 150~300 | 225~450 | 300~600 | 375£750 | 420~950 | ||
| 수분 함수 (%) | 6384.5 | 6384.5 | 6384.5 | 6384.5 | 6384.5 | 6384.5 | ||
| 모터 전력 (HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
참조 차원 (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| 무게 (kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
벨트 필터 프레스 전형적인 용매 사용:
