| 원래 장소: | 중국 |
| 브랜드 이름: | TOPER |
| 인증: | CE |
| 모델 번호: | DNY500 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 표준 콘테이너 |
| 배달 시간: | 대략 30 작업 일은 후에 당신의 지불금을 받습니다 |
| 지불 조건: | L/C, T/T, D/A, D/P, 서부 동맹 |
| 공급 능력: | 이 벨트 여과 프레스를 위한 달 당 10 세트 |
| 필터 벨트 폭: | 500 밀리미터 | 용량: | 3-5.2m3/h |
|---|---|---|---|
| 건조 체적: | 45-78kg/h | 수분 함량: | 63-84.5% |
| 모터 전력: | 0.75kw | 기준 크기: | 2600*1050*2175mm |
| 무게: | 830 킬로그램 | 적용: | 파인팅과 염색, 도시 폐수, 화학 |
| 기능: | 탈수, 후막화와 집중 | 주요 자료: | 스테인리스 스틸 |
| 작동 유형: | 연속적인 자동 소행 | 조건: | 새로운 |
| 전압: | 380V/220V /400-450V/Customized | ||
| 강조하다: | 산업 여과 프레스,여과 프레스 단위 |
||

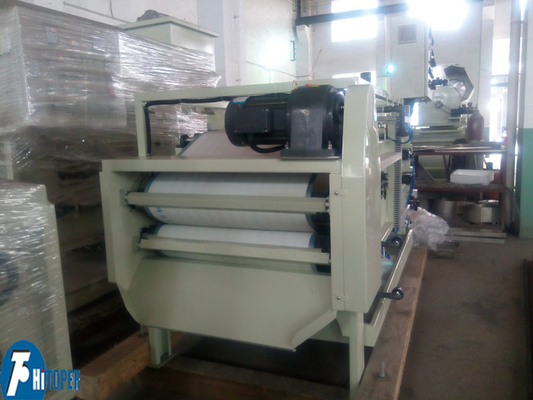

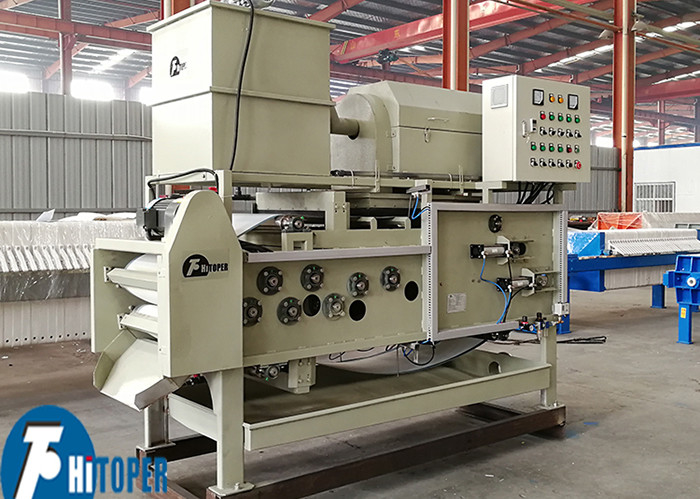

완전 자동 벨트 필터 프레스 500mm 필터 벨트 너비 슬라드 탈수 벨트 프레스
DY 시리즈 벨트 필터 프린스는 새로운 모델의 성공적인 개발에 기초한 외국 첨단 기술의 도입과 함께 국가 연구소입니다,도시 폐수 처리에 널리 사용됩니다.화학, 석유 정제, 금속, 종이, 가죽, 식품, 석탄 세척, 인쇄 및 염색 산업, 진흙 탈수 기계 연속 작동, 높은 자동화 수준, 에너지 절약높은 효율성, 간편한 유지보수, 진흙 탈수 장비에 이상적입니다.
벨트 프레스 필터는 주로 구동 장치, 프레임, 프레스 롤, 상부 필터 벨트, 하부 필터 벨트, 필터 벨트 긴장 장치, 필터 벨트 청소 장치로 구성됩니다.배열 장치, 공기 제어 시스템, 전기 제어 시스템.
1 프레임: 벨트 프레스 필터 프레임은 주로 프레스 롤 시스템 및 다른 구성 요소를 지원하고 고정하는 데 사용됩니다.
2 프레스 롤러 시스템: 크기부터 작기까지 순서대로 배치 된 직경의 롤러로 구성됩니다. 슬라드는 상부 및 하부 필터 벨트에 의해 유지됩니다.그것은 순서대로 프레스 롤러를 통과 할 때, 필터 벨트 긴장 아래에서 작은에서 큰 압력 경사가 형성됩니다. 물은 점차 제거됩니다.
3 중력구역 해수 장치: 주로 중력구역 막대와 홉퍼로 구성된다. 플록클레이트 된 물질은 중력구역에서 많은 양의 물을 제거하고 유동성이 떨어진다.,이는 후속 진압 탈수 조건을 만들어 냅니다.
4 빗 모양의 구역 탈수 장치: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.
5 필터 벨트: 벨트 프레스 필터의 주요 구성 요소입니다. 진흙의 고체와 액체 단계는 위와 아래에서 분리됩니다. 하부 필터 벨트는 필터 매체입니다.상부 및 하부 필터 벨트는 압축을 우회하기 위해 긴장롤러로 물의 습기를 제거하는 데 필요한 압축력을 얻습니다.
6 필터 벨트 조절 장치: 실행 구성 요소로 구성됩니다: 공기 실린더, 롤러 신호 반압 조절 장치 및 전기 시스템.그것의 역할은 불균형 필터 벨트 긴장과 같은 여러 가지 이유로 인한 필터 벨트의 오차를 조정하는 것입니다., 롤러 설치 오류, 불규칙한 공급 등, 따라서 벨트 프레스 필터의 연속성과 안정성을 보장합니다.
7필터 벨트 청소 장치: 스프레이어, 청소 물 접촉 상자 및 청소 덮개로 구성됩니다. 필터 벨트가 걷고있을 때, 그것은 지속적으로 청소 장치를 통과합니다.그리고 샤워에서 분사 압력 물의 영향을 받고 있습니다준비됐어
8필터 벨트 긴장 장치: 긴장 실린더, 긴장 롤러 및 동기화 메커니즘으로 구성됩니다.그것의 역할은 필터 벨트를 긴장 하 고 dewatering 프레스 압축 힘의 생산을 위해 필요한 긴장 조건을 제공하는 것입니다이것은 공기 압력 시스템의 긴장 실린더의 공기 압력을 조정함으로써 달성 할 수 있습니다.
9 배하 장치: 그것은 스크래퍼 플레이트, 칼 홀더, 배하 롤러 등으로 구성됩니다. 그것의 기능은 탈수 된 필터 케이크와 필터 벨트를 벗기기 위해 배하의 목적을 달성하는 것입니다.
10 전송 장치: 모터, 환속기, 기어 전송 메커니즘 등으로 구성됩니다. 필터 벨트 작동에 대한 전력 공급원입니다.그리고 프로세스에서 다른 벨트 속도의 요구 사항을 충족시키기 위해 절감기의 속도를 조정 할 수 있습니다..
11 공기 시스템: 이 시스템은 주로 전원 (가스 저장 탱크, 모터, 공기 펌프 등), 실행 부품 (실린더),그리고 공기 제어 부품 (압속 릴레를 포함하여), 압력 흐름 및 방향 제어 밸브) 공기 압력 제어 요소는 공기 압력을 제어합니다.공기 압력 가동 장치가 특정 추진력과 속도를 갖는 것을 보장하기 위한 흐름 속도와 방향, 그리고 미리 정해진 절차에 따라 정상적으로 작동합니다. 그것은 필터 벨트의 긴장 및 조절을 완료하는 힘의 원천입니다.
부품의 구성:
1프레임
2용액 분배 장치
3액체를 수용하는 상단 트레이
4탈수 롤러 시스템
5압축 롤러 시스템
6팽창 장치
7액체 수신 중간에 있는 트레이
8. 세탁기
9상부 조정 롤러
10상단 필터 벨트
11상부 스크래퍼
12바닥 스크래퍼
13운전 장치
14바닥 필터 벨트
15바닥 조정 롤러
16액체를 수신하는 바닥 트레이
벨트 필터 프레스 기술 매개 변수
|
종류 |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| 필터 너비 ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
용량 (s.s.)10.5~2.5%) |
6~9 | 8~12 | 12~18 | 16~24 | 20~30 | 28~38 | ||
| 건조 부피 ((kg/hr) | 110~225 | 150~300 | 225~450 | 300~600 | 375£750 | 420~950 | ||
| 수분 함수 (%) | 6384.5 | 6384.5 | 6384.5 | 6384.5 | 6384.5 | 6384.5 | ||
| 모터 전력 (HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
참조 차원 (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| 무게 (kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
벨트 필터 프레스 전형적인 용매 사용:
